摘要:本文主要介绍了电子轴凹版印刷设备上采用的高效、节能、环保以及安全的创新技术。包括:直接创造价值(无轴传动、套筒胶辊、上版、上墨一体化小车、具有一键复位功能刚性滑移刮刀、快速上墨系统、快速上下卷、悬浮烘箱降低总损耗、基于LEL的全自动安全节能干燥系统、真空吸附牵引辊、在线检测装置、网络远程诊断技术等)、环境(溶剂回收)、健康与安全(电气操作箱(柜)防爆、烘箱防爆、二氧化碳自动灭火装置、风道风压检测、光栅防护、四孔锁)等。
陕西北人是国内知名的设备生产企业,现以我们最新研发的300m/min电子轴凹印机为例,介绍陕西北人的新技术在软包装设备上的应用状况。

集价值、环境、健康、安全于一体的300m/min电子轴凹印机
一、价值
设备低损耗的价值体现:
1、无轴传动

采用传动无齿隙直联形式。机械传动精确,调整速度快,减少升降速及套印过程中的料损;电子轴控制,初期套版,3~5个版周长即可套准,减少损失。该技术已获专利,专利号: ZL2006 1 0105215.5。
印版滚筒、网纹辊驱动采用独立伺服电机无齿轮传动,印刷长度可在机器版辊范围内任意选择;版辊横向位置由同步电机驱动,印刷具有初级套版功能。
印刷版辊与中心滚筒之间、网纹辊与版辊之间的压力分别用伺服电机调整,并具有记忆功能,重复定位功能。印刷压力调整有两种调节方式:精确调整与快速调节。
2、套筒胶辊

传统胶辊小车更换,套筒胶辊无需工装更换,劳动强度低。胶辊更换时间由2人8min缩短为1人2min,对小批量、多品种短版产品其优势显现更为突出。快速更换印版辊筒和网纹辊筒,正常更换8色印刷版辊10~15min左右即可,加速了印件的更换,降低了生产成本。具有记忆及重复定位功能。

三腕快换胶辊对小批量,多品种短版产品其优势显现更为突出
3、上版、上墨一体化小车(可配主动递墨辊)

上版、运版、上墨一体化可离线清洗版辊及墨槽,发生意外断料、松料时,材料不会落入墨槽。半封闭结构减少溶剂的挥发,保护工作环境。墨盘底部的“挤墨棒” 产生了挤压射流效应,利于浅网印刷还原。
4、刚性滑移刮刀 具有一键复位功能
定位后能保证其压力均匀,稳定,减少刀丝,保证印品质量。刮刀有一键复位功能(1mm内),位置记忆保证不同批次、同种产品的品质一致和一键复位。
5、快速上墨系统
按照工艺订单在溶剂房配好溶剂;溶剂从溶剂房直接供入墨盘,减少配墨人员。
6、快速上下卷

激光对边,安全卡盘快速装夹。采用圆盘式放卷,自动上卷,横向电动调节,气动锥顶或安全卡盘,全自动接换卷。可降低接换卷时间。
7、烘箱可更换风嘴

8、悬浮烘箱降低总损耗

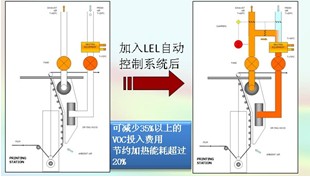

9、基于LEL的全自动安全节能干燥系统
新式LEL自动循环干燥系统比传统干燥系统节能45%左右。

10、真空吸附牵引辊

11、在线检测装置
检测不透明材料表面,检测透明或者半透明材料,检测多种材料或者工序检测,提高合格率。
12、网络远程诊断技术

二、环境
陕西北人印刷机械有限责任公司2010年起开展VOC处理项目。陕西北人作为印刷、复合、涂布设备制造商,通过与国内外拥有先进技术和丰富经验的科研机构、企业合作,结合自身在设备制造、印包技术方面的优势,提供多元化的VOC尾气处理技术,为客户提供最佳的选择,为客户量身打造最合适的产品和工程。
1、干法复合机乙酸乙酯回收

回收率可大于95%,全回收系统节能大于10%,回收溶剂含水率小于0.1%,纯度大于99%。
2、水松纸凹版印刷乙醇回收

回收率大于95%,回收乙醇的纯度大于95%(工业乙醇要求)。
3、低浓度尾气的浓缩

转轮式浓缩
将低浓度的尾气进行浓缩,降低尾气总处理量,提高浓度,减少VOC处理设备的总投入,提高运行效率,减少运行成本。
4、印刷机LEL自动控制

5、凹版印刷机/涂布机溶剂回收(水蒸气脱附)

回收率大于95%,回收溶剂含水率小于0.2%。
6、凹版印刷机/涂布机溶剂回收(氮气脱附)

高达98%的吸附效率;全套欧洲标准的安全体系;实现活性碳吸附时间自动控制,适宜于大风量、低浓度,和印刷机多变的排放工艺;回收的混合溶液中水分含量较低,适于后期的精制分离;精制分离实现某1或2种溶剂的提取,并保证纯度指标。
三、健康、安全
1、电气操作箱(柜)防爆

2、烘箱防爆

3、二氧化碳自动灭火装置

采用三种触发方式,保证系统的高可靠性:烟雾探测自动触发;氮气远程安全触发;系统失灵手动触发。系统配有自称重系统,自动检测泄露。发生二氧化碳泄露,系统自动报警。
4、风道风压检测

5、风道LEL检测

风道风压检测防止烘箱无风工作,以免电加热高温引发火灾,LEL检测尾气溶剂浓度,避免引发烘箱内爆炸或火灾。
6、墨槽盖板,防止料膜掉入墨槽

料膜掉入墨槽,再进入烘箱时,会将大量溶剂带入烘箱,LEL值瞬时超高,会发生爆炸或火灾。该装置可防止料膜掉入墨槽。
7、光栅防护

回转架回转时,如果有人误入,将强制回转架停止,防止将操作人员卷入,发生人身伤害。
8、四孔锁

防止机组人员互不知情时,错误开机,使进入机器内部的人员发生人身伤害电气柜维护四孔锁。
四、结语
本文主要介绍的是北人最新电子轴凹印机上采用了的能体现高效、环保、节能、安全与健康的技术,一直以来,国产设备与国际一流设备之间的差距其实也是体现在这些方面。随着中国设备企业的观念不断更新,技术不断创新发展,相信国产设备与国际一流设备的差距将逐渐缩小。
