1、PET//AL//CPP复合膜分层

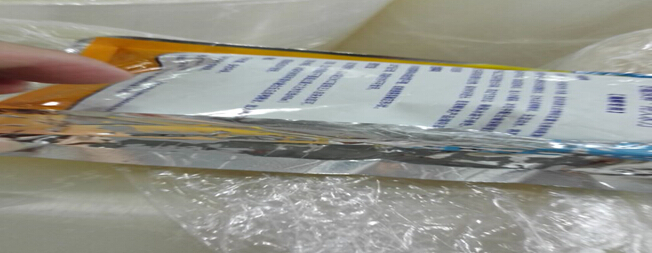

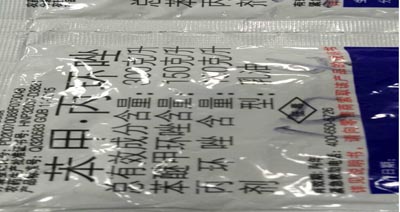

先正达_Ro: 各位高手，看图片，膜分层了。54℃高温热储2周后：结构是PET//AL//CPP。铝层与CPP分开，表面皱，手摸能感觉分层。

哈尔滨博泰-:胶水是哪个型号？熟化温度多少？

先正达_Ro:胶水是汉高3640，熟化50℃。

广东复合:是装乳油吗？

先正达_Ro: 是乳油。

广东复合:看胶水是否抗介质，要用乳油胶水才行啊。

先正达_Ro:这个胶水用十几年了，一直用汉高3640，第一次发现分层现象。

哈尔滨博泰:乳油要是没变化就查自己的材料和工艺。

先正达_Ro:电晕还是复合工艺？

哈尔滨博泰:三层都有问题吗？

先正达_Ro:铝层与CPP分层，只有内层有问题。

金誉包装王:你看AL与CPP分层是大批量的，还是间断性的，要是大批量有连续的分层，可以基本判定是胶水或CPP的问题，上胶量太低了，胶水变质了，CPP电晕不良了，存放时间过长超保质期了等等因素。要是间断性部分出现，很可能是AL面洁净度或AL氧化的问题。

2、镀铝转移

麻烦大家看看这脱层的原因，请师傅们指点指点，结构是PET//VMPET//PE。

新东方油墨老：有白点吗？

诚信包装：从图片上看应该是镀铝转移了，袋子成型时就这样还是水煮后离层的？

新达包装-：应该是自己剥开的吧

诚信包装QA-：如果是剥开的这个很难处理，因为现在大部份的镀铝受热后转移是很普遍现象。选用好点的胶水和镀铝会好点。

龙艺印务：袋子成形一揉捏就这样，主要什么原因造成的呢？

湖北干复小夏：强度不够。

诚信包装QA：如果只是热封附近出问题，是由于固化后胶水受热收缩内聚。

某软包：这个结构，VMPET应该双面电晕处理才行。

黑MK6750小齐：下机直接做溶剂残留测试，用气象色谱，裁成宽*高10CM*20CM，烘箱80℃烘30min，抽残留气体，注入气象色谱仪，观察峰值，能检测你复合机或印刷机下机的溶剂真实残留状态。脱层袋子看不清楚是脱层还是镀铝转移。

诚信包装QA-何：先确定镀铝膜合格，然后换个专用胶水，降低熟化温度和时间。

龙艺印务：那用什么胶水好？

复合包装：复合第一层的时侯，PET/VMPET固化剂少加或者用镀铝专用胶水，配比20:4变成20:3试试，如果复合强度要求很高的话，就用加强型镀铝。

黑MK6750小齐：第一种方案：选用加强铝，但是成本高，一般客户都不接受。第二种方案：用镀铝专用胶，第三种，用普通胶减少固化剂量10%左右。

3、异味

荆门天印包装：请问茶叶包装袋客户老是说有点气味，如何解决？

华瑞达——吹膜：什么气味？

荆门天印包装：无苯无酮油墨印刷，双组分胶水复合，机速100m/min，复合干燥没有问题，复合有抽风。

运城制版：测测残留， 如果残留没有问题，就是内膜的味。

荆门天印包装：我们闻，感觉就是塑料薄膜的气味，茶叶厂家对气味很敏感。

运城制版--海：有可能是再生料加得太多了吧。

荆门天印包装：内膜是全新料的。

华瑞达——吹膜：是PE吗？

荆门天印包装：是PE，外购的。刚询问吹膜厂家，说没有加废料。

华瑞达——吹膜：是内冷机吗？还是外冷？

荆门天印包装：那就不知道了，原材料气味也很重的。

哈尔滨博泰：消化CPP味道特别大。

佳印软包-王：内膜用CPP或用水冷PE就可以解决了。

哈尔滨博泰- ：OPP (消光)/VMPET/CPP，这个结构味道是最大的，原材料的味道就很大！

滁州瑞林包装：先从本厂工艺入手排查，复合机都有给排风，但给排风的量要控制，另外速度和温度要匹配，最后熟化温度、时间匹配。

4、水煮袋掉色

彩印包装：水煮袋颜色掉色（抽真空后大锅水煮），材料：NY/CPP；高温蒸煮空白抽真空袋，分层，材料：NY//NY/RCPP。怎么办？

软包服务贾军亮：水煮产品结构建议PET做外层，NY耐水解性较差。

广东复合：你要从上胶量考虑，还有就是胶水本身是不是耐125℃的胶水。

彩印包装：车间说是耐125的，是不是上胶量少了，分层呢？

广东复合：要是你尼龙受潮了的话，也会分层的。、

江西云龙彩印：应该用蒸煮油墨，你要高温杀菌的话，选择材料的时候也要匹配，看材料的附着力好不好。

5、车间湿度

杨子标：车间湿度是87%，温度23℃对印刷可有影响？

印刷单生：你是做表印还是里印？

杨子标：湿度和温度一般多少对印刷没影响？我们是里印人头像，无苯油墨。是印1.2聚酯的。人头像有麻点。

印刷单生：机速多少？

杨子标：90~100m/min。

印刷单生：机速太慢了。

杨子标：机器最快120 m/min。

印刷单生：一般印人像我们都开150~180m/min，你的机速最快120那就开120。印人头像，机速越快效果越好。

6、制袋

中部印：制袋时边封处有部分处发虚，可以捅开，温度已经升到很高，压力也很大。

软包装：第一先看复合剥离强度。

中部印：复合剥离强度很好。

江西云龙彩：热封刀平吗？压力一样吗？

天津崔：找膜的原因吧，内层什么膜？

中部印：内层是三层共挤PE。

软包装学：每个袋子都是一个地方发虚吗？

中部印：基本上是。烫刀、硅胶都换过了，有人说是三层共挤PE的热封层有破洞。

软包装学：热封层热封不上去，只有电晕击穿会出现这种现象，但你每个袋子都是那个位置，应该是制袋问题。

中部印：每个袋子的不一样，然后热封不好的袋子，最外层用电晕笔测试有冲击。

某软包：那再找找膜的原因。

（注：以上是群里讨论的一些技术问题，读者朋友如有不同意见或补充，欢迎投稿给我们：fanjunhong@126.com或ss8996@126.ccom。同时欢迎加入我们的软包装技术交流QQ群：总群：121451012；I群：64311965；II群：37848282；III群：119411638；IV群：116162302；V群：256925591）。
